保存配置

注意：如果用快捷键ctrl ＋ s或退出时提示保存,则只保存实验拓扑图，保存配置命令，我们需要在每一台交换机和路由器上的Huawei模式下输入如下命令。

<Huawei>save
The current configuration will be written to the device.
Are you sure to continue?[Y/N]y
Info: Please input the file name ( *.cfg, *.zip ) [vrpcfg.zip]:config.cfg //配置文件名称可以自定义(英文名称）
Now saving the current configuration to the slot 17.
Save the configuration successfully.
<Huawei>

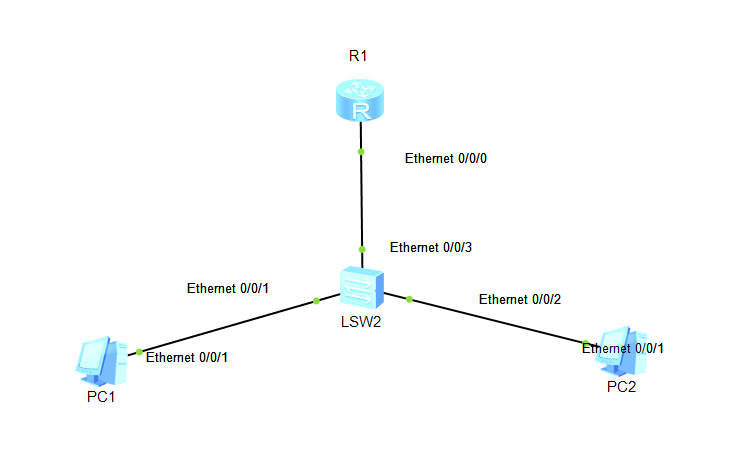

单臂路由

交换机：建两个vlan，例如vlan 10 和 vlan 20，把与pc机直连的接口分别与两个vlan绑定，注意，交换机内的vlan不配置IP，因为二层交换机没有路由功能，与路由器直连的交换机的接口配置成trunk模式，与所有vlan 绑定
路由器：与交换机直连的路由器接口，配置子接口模式，dot1q和IP，IP分别与两个PC机的网关一样

路由器配置命令

[Huawei]interface Ethernet0/0/0.1
[Huawei-Ethernet0/0/0.1]ip add 192.168.2.1 24
[Huawei-Ethernet0/0/0.1]vlan-type dot1q 10 default

[Huawei]interface Ethernet0/0/0.2
[Huawei-Ethernet0/0/0.2]ip add 192.168.3.1 24
[Huawei-Ethernet0/0/0.2]vlan-type dot1q 20 default

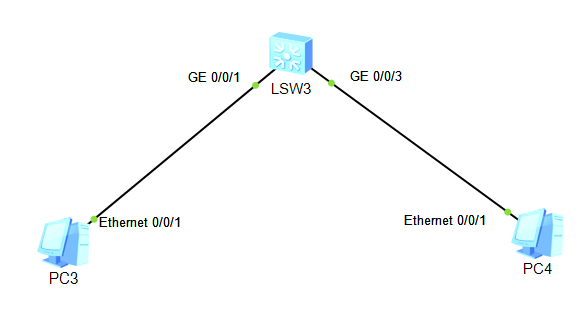

三层交换机Vlan间路由

交换机：分别配置两个vlan 比如vlan 10 和 vlan 20，两个vlan 的IP分别配置成两个PC机的网关IP

交换机配置命令

[Huawei]vlan batch 10 20  #创建两个vlan

[Huawei]interface vlan 10
[Huawei-Vlanif10]ip add 192.168.2.1 24

[Huawei]interface vlan 20
[Huawei-Vlanif20]ip address 192.168.3.1 24

[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type access
[Huawei-GigabitEthernet0/0/1]port default vlan 10

[Huawei]interface GigabitEthernet 0/0/3
[Huawei-GigabitEthernet0/0/3]port link-type access
[Huawei-GigabitEthernet0/0/3]port default vlan 20

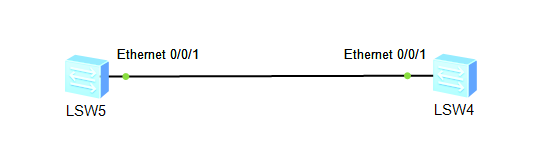

telnet配置

注意：华为模拟器里的PC不支持telnet客户端，可以在另一个交换机里telnet连接，但必须要在交换机的用户模式下使用telnet <Huawei>

前提：两交换机必须可以联通，即都在同一个网段，同一个vlan下

LSW4交换机的telnet配置命令

[Huawei]aaa
[Huawei-aaa]local-user dnxrzl password cipher 123456
Info: Add a new user.
[Huawei-aaa]local-user dnxrzl service-type telnet
[Huawei-aaa]local-user dnxrzl privilege level 3
[Huawei-aaa]q
[Huawei]telnet server enable
Info: The Telnet server has been enabled.
[Huawei]user-interface vty 0 4
[Huawei-ui-vty0-4]authentication-mode aaa
[Huawei-ui-vty0-4]q
[Huawei]

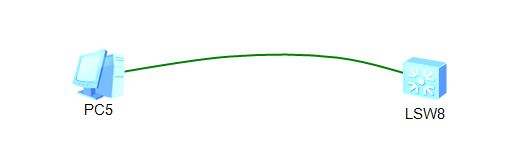

console密码配置

console aaa认证配置

[Huawei]aaa
[Huawei-aaa]local-user dnxrzl password cipher 123456
Info: Add a new user.
[Huawei-aaa]local dnxrzl privilege level 3
[Huawei-aaa]q
[Huawei]user-interface console 0
[Huawei-ui-console0]authentication-mode aaa
[Huawei-ui-console0]q
[Huawei]q
<Huawei>q

Username:dnxrzl
Password:123456
<Huawei>

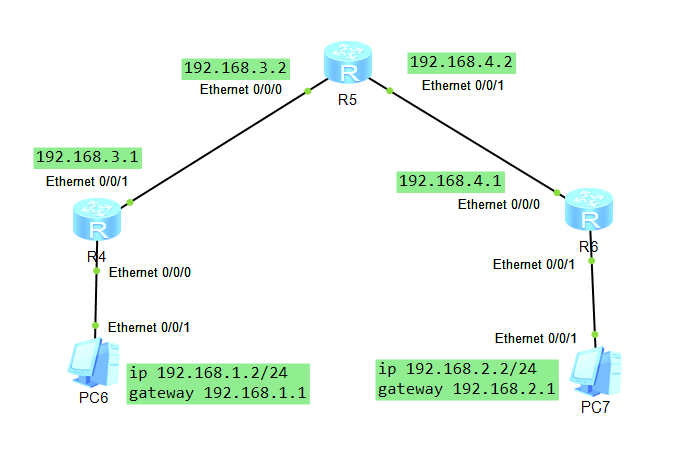

RIP动态路由配置

前提：先配置好IP
三个路由器RIP配置（下面只提供R4的配置，R5和R6与R4一样）

[Huawei]rip
[Huawei-rip-1]version 2
[Huawei-rip-1]undo summary
宣告网段
[Huawei-rip-1]network 192.168.3.0
[Huawei-rip-1]network 192.168.1.0

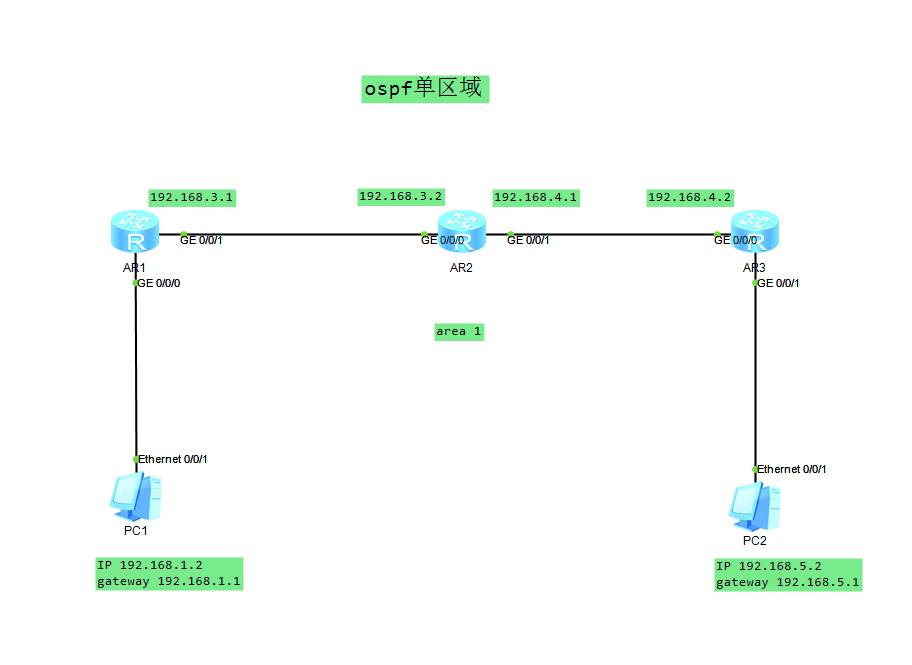

OSPF单区域配置

R1配置

[Huawei]ospf router-id 1.1.1.1
[Huawei-ospf-1]area 1
[Huawei-ospf-1-area-0.0.0.1]network 192.168.1.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.1]network 192.168.3.0 0.0.0.255

R2配置

[Huawei]ospf router-id 2.2.2.2
[Huawei-ospf-1]area 1
[Huawei-ospf-1-area-0.0.0.1]network 192.168.3.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.1]network 192.168.4.0 0.0.0.255

R3配置

[Huawei]ospf router-id 3.3.3.3
[Huawei-ospf-1]area 1
[Huawei-ospf-1-area-0.0.0.1]network 192.168.4.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.1]network 192.168.5.0 0.0.0.255

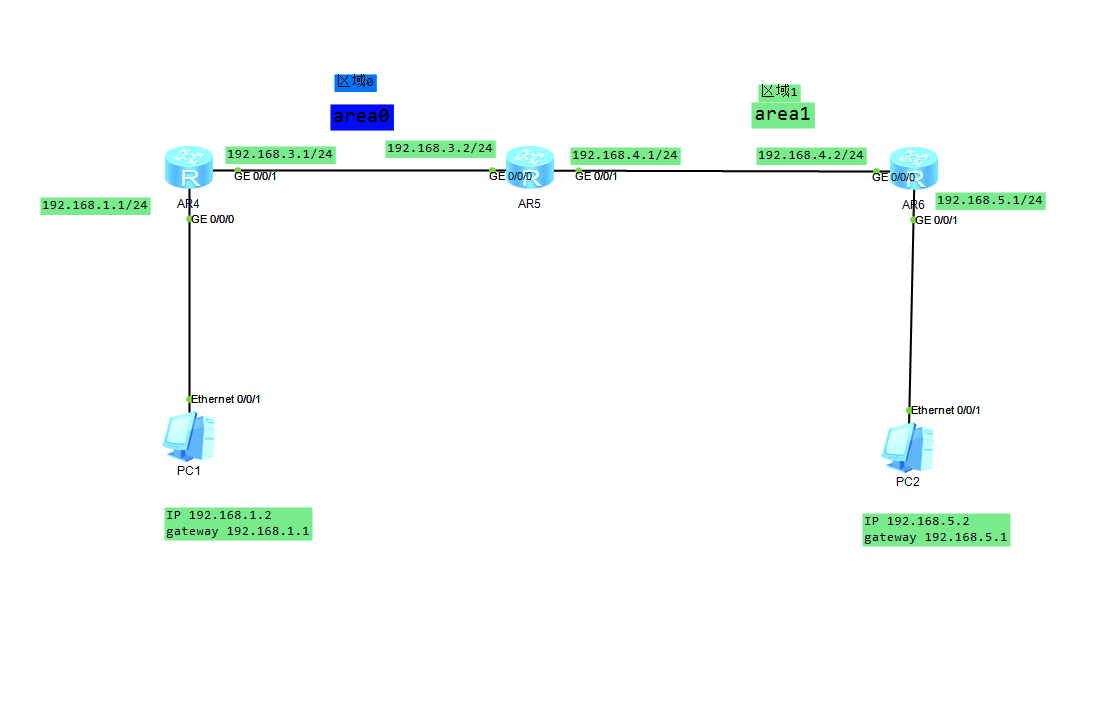

OSPF多区域配置

R4配置

[Huawei]ospf router-id 1.1.1.1
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.1]network 192.168.1.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.1]network 192.168.3.0 0.0.0.255

R5配置

[Huawei]ospf router-id 2.2.2.2
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.0]qu
[Huawei-ospf-1]area 1
[Huawei-ospf-1-area-0.0.0.1]network 192.168.4.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.1]qu
[Huawei-ospf-1]qu

R6配置

[Huawei]ospf router-id 1.1.1.1
[Huawei-ospf-1]area 1
[Huawei-ospf-1-area-0.0.0.1]network 192.168.4.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.1]network 192.168.5.0 0.0.0.255
